Ультразвуковая сварка пластика
Соединение пластиковых деталей в единый герметичный корпус – критически важная задача для приборостроения и автомобильной промышленности. Использование винтов требует установки уплотнительных прокладок, а промышленные клеи токсичны, долго сохнут и часто оставляют следы на глянцевых поверхностях. Завод ЗТПИ предлагает услуги ультразвуковой сварки (УЗ-сварки) термопластов.
Мы создаем неразъемные монолитные соединения за доли секунды без расходных материалов. Технология позволяет сваривать корпусные детали по контуру любой сложности, обеспечивая высокую механическую прочность и полную герметичность шва (вплоть до IP68).
> 30 лет
на рынке
> 5000+
реализованных проектов
> 40 компаний
доверяют нам из РФ и СНГ
от 10 дней
изготовление оснастки
Физика процесса и молекулярное соединение
Ультразвуковая сварка – это процесс соединения материалов за счет введения высокочастотных механических колебаний (обычно 20–40 кГц) в зону стыка.

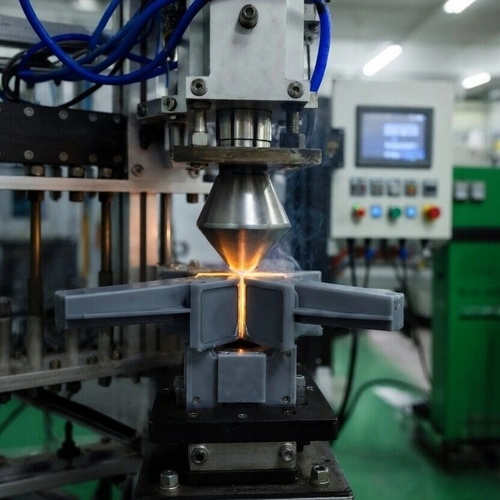

Специальный инструмент (сонотрод) передает вибрацию на одну из свариваемых деталей. В месте контакта возникает интенсивное внутреннее трение, полимер мгновенно разогревается до температуры плавления и диффундирует во вторую деталь. Весь цикл занимает от 0,1 до 1 секунды. После отключения ультразвука расплав остывает под прижимом, образуя прочную молекулярную связь, сравнимую по характеристикам с самим материалом детали.
Главное преимущество – отсутствие инородных тел. В шве нет клея, растворителя или металлических метизов. Это чистый полимер, сплавленный сам с собой.
Проектирование сварного шва и оснастки
Качество сварки закладывается еще на этапе конструирования детали. Просто прижать два плоских куска пластика друг к другу недостаточно. Инженеры ЗТПИ помогают адаптировать ваши 3D-модели под требования ультразвуковой технологии.
Мы проектируем правильную геометрию стыка (энергетические направляющие), которые концентрируют энергию вибрации строго в нужной точке. Это гарантирует, что плавление начнется именно в шве, а не на лицевой поверхности изделия. Для каждого проекта мы изготавливаем индивидуальную фиксирующую оснастку (ложемент) и рассчитываем форму сонотрода, чтобы не повредить внешний вид детали при сварке.
Нужна консультация?
Применение УЗ-сварки в контрактном производстве
Технология незаменима там, где требуются стерильность, герметичность и скорость.
Автомобильная промышленность
Сварка корпусов задних фонарей, приборных панелей, расширительных бачков и воздушных фильтров. Шов выдерживает вибрации и перепады температур
Электроника и IoT
Герметизация корпусов датчиков, пультов управления, блоков питания. Сварка обеспечивает защиту начинки от влаги и пыли без использования дорогих силиконовых прокладок и винтов
Вплавление метизов
УЗ-сварка также используется для быстрой и точной установки металлических резьбовых втулок в уже отлитые глухие отверстия (альтернатива литью с закладными)
наши кейсы
Корпус электросчётчика
Большая потребительская корзинка на колесиках для торговой сети
Клиент получил устойчивый производственный процесс с оптимальной ценой и регулярными поставками. Корзины соответствуют формату сети, удобны в эксплуатации и легко масштабируются по потребностям.
Отвод трубы угловой двухраструбный для высоконапорной канализации
В короткие сроки реализовано импортозамещение изделия, обеспечена низкая себестоимость, технологичность и стабильность изготовления.
Контейнер для конфет для торговой сети
Контейнер отлично вписался в формат сети, оказался удобным для покупателей и увеличил продажи конфет на 30%. Производство работает стабильно, поставки идут регулярно, стоимость продукции остаётся опти...
Наполочный дисплей под бульонные кубики
Клиент получил функциональный, брендированный наполочный дисплей, соответствующий требованиям визуального мерчендайзинга и готовый к использованию в торговых залах. Производство полностью готово к мас...
Дисплей для конфет Чупа-Чупс
Клиент получил российский аналог импортного POS-решения, полностью соответствующий фирменному стилю и эксплуатационным требованиям. Сняты риски внешних поставок, обеспечена предсказуемая себестоимость...
Экономическая эффективность для серийных партий
В отличие от склеивания, которое требует времени на нанесение, сушку и удаление подтеков, УЗ-сварка – это мгновенный процесс, легко встраиваемый в автоматическую линию.
Высокая производительность
Один сварочный пост обрабатывает тысячи изделий за смену.
Снижение себестоимости
Вы не тратите деньги на покупку клеев, растворителей или крепежных элементов. Энергопотребление установки минимально, так как нагрев происходит локально и только в момент импульса
Экологичность и безопасность
Отсутствие вредных испарений на производстве и возможность вторичной переработки сваренного изделия (так как оно состоит из однородного пластика)
В ЗТПИ вы получаете готовое, собранное и протестированное изделие с гарантией прочности шва. Мы проводим испытания на разрыв и герметичность для каждой партии.
Часто задаваемые вопросы
Когда ультразвуковая сварка предпочтительнее механических соединений?
Она особенно эффективна в проектах, где требуется герметичность, высокая скорость производства и отсутствие дополнительных крепёжных элементов. Это позволяет сократить время сборки и повысить повторяемость результата.
Все ли пластиковые материалы подходят для ультразвуковой сварки?
Нет. Возможность применения зависит от свойств конкретного полимера и конструкции изделия. Поэтому совместимость материалов обычно оценивается ещё на стадии разработки проекта.
Почему требования к сварке важно учитывать при проектировании изделия?
Для получения прочного соединения конструкция деталей должна предусматривать специальные зоны контакта и направляющие элементы. Их отсутствие может снизить качество сварного шва.
Какие преимущества технология даёт в серийном производстве?
Ультразвуковая сварка обеспечивает высокую производительность, стабильное качество соединений и минимизирует влияние человеческого фактора при выполнении операций.
