Как составить ТЗ на изготовление пресс-формы, чтобы не потерять деньги
Размытые формулировки в техническом задании (ТЗ) на проектирование оснастки всегда ведут к многократным переделкам, срывам сроков выпуска нового продукта и колоссальным скрытым расходам. Как следствие, готовая стальная пресс-форма может физически не подойти к вашему термопластавтомату (ТПА), выдавать системный геометрический брак, иметь критически малый ресурс работы или требовать постоянного ремонта в инструментальном цеху.
Цель этой статьи – дать пошаговый алгоритм составления технического задания, которое полностью исключит двойные толкования требований и зафиксирует жесткую юридическую и финансовую ответственность изготовителя оснастки. Правильное ТЗ – это неотъемлемое приложение к договору. Важно помнить базовое правило контрактного производства: то, чего нет в утвержденном ТЗ, инструментальный цех делать не обязан.
Исходные данные изделия – фундамент проекта
Любые ошибки или недосказанности на этом этапе приводят к тому, что готовая деталь просто не будет выполнять свои заложенные функции на сборочном конвейере.
3D-модели и допуски
Необходимо предоставить точные CAD-модели. Критически важно указывать жесткие допуски только там, где они действительно нужны для сопряжения узлов. Излишняя точность удорожает форму в разы за счет прецизионной электроэрозионной обработки.
Тип и качество поверхности изделия
На этапе формирования технического задания обязательно необходимо зафиксировать тип поверхности изделия (матовая, глянцевая, шагрень и т.д.) и качество поверхности изделия, которое задается необходимым классом полировки формообразующих пресс-формы.
Следы от выталкивателей
Обязательно определите и зафиксируйте видовые и невидовые поверхности. Укажите на чертеже, где допустимы следы от литников и толкателей, а где они безнадежно испортят внешний вид конечного коммерческого продукта.
Сырье и усадка
Укажите или установите с помощью наших специалистов конкретный тип полимера или возможность использования вторичного сырья. От типа полимера напрямую зависит коэффициент усадки и важные технические параметры пресс-формы, влияющие на ее себестоимость.
Условия эксплуатации
Подробно опишите рабочую среду, диапазоны рабочих температур и механические нагрузки. Это поможет инженерам дать рекомендации по корректировке геометрии (например, добавлению ребер жесткости) для повышения прочности пластика и/или подбору конкретного типа полимера для изделия.
Экономика проекта
Переплата за избыточный ресурс формы так же губительна для бюджета, как и заказ дешевой оснастки из сырого металла для многомиллионных тиражей.
Гарантированный ресурс
Зафиксируйте, сколько циклов смыкания-размыкания должна выдержать форма до первого капитального ремонта. Для опытных партий достаточно заложить 50 000 циклов (алюминий), а для массового производства требуйте ресурс от 1 000 000 циклов в зависимости от ваших потребностей.
Гнездность формы
Требуется найти оптимальный финансовый баланс между высокой стоимостью изготовления многогнездной формы (на 8, 16 или 32 места) и существенным снижением себестоимости одной пластиковой детали при серийном литье пластмасс.
Тактовый цикл
Определите размер минимальной партии запуска и требуемую скорость литья. Чем быстрее цикл (например, 15 секунд вместо 30), тем ниже стоимость машино-часа, но тем сложнее и дороже будет система охлаждения внутри стальных плит.

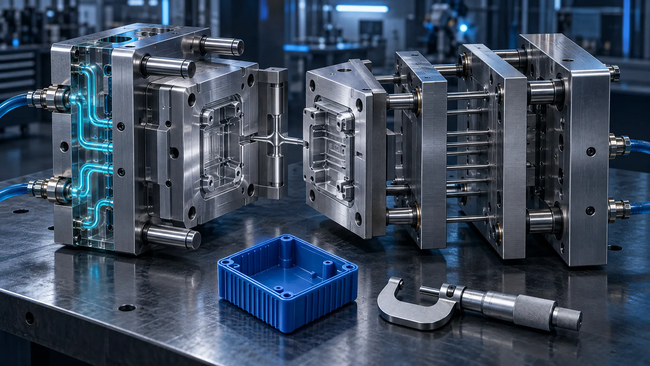

Инженерно-технические характеристики пресс-формы
Это самый технически сложный раздел, в котором скрыто больше всего лазеек для удешевления производства за счет неопытного заказчика. В первую очередь, требуйте фиксации марок инструментальной стали для плит и формообразующих деталей. Например, использование нержавеющих сталей с вакуумной закалкой обязательно при работе с агрессивными пластиками (ПВХ), выделяющими едкие газы. Твердость формообразующих поверхностей должна быть четко прописана в пределах 48-52 HRC.
Второй важнейший пункт – выбор литниковой системы. Холодноканальная система (ХКС) удешевляет оснастку, но постоянно генерирует возвратные отходы пластика в виде литников, которые нужно перерабатывать (дробить). Горячеканальная система (ГКС) делает форму значительно дороже, но позволяет лить детали без отходов и сокращает время цикла.
При проектировании пресс-формы так же необходимо учесть параметры автоматизации ее работы (отделение готовых изделий от литниковой системы, извлечение литника и т.д.), что в свою очередь так же влияет на себестоимость производства изделия.
Порядок испытаний и приемки – защита от брака
Без грамотно составленного раздела об испытаниях вы никогда не сможете доказать в суде, что оснастка работает некорректно. Определите точные условия проведения первых отливок (итерации T1, T2 и т.д.): какая из сторон предоставляет сырье для тестов.
Зафиксируйте жесткие критерии утверждения эталонного образца. Контрольная деталь должна проверяться по весу, геометрии и визуальным дефектам (полное отсутствие облоя, утяжин, термического коробления и недоливов). Важнейший финансовый пункт – лимиты итераций. Обязательно зафиксируйте максимальное количество допустимых доработок формы за счет исполнителя до момента подписания финального акта приемки-передачи.
Документация, ЗИП и юридические гарантии
Конструкторская документация – это залог вашей производственной независимости. Внесите обязательное условие передачи 100% комплекта сборочных чертежей и 3D-моделей пресс-формы (в форматах STEP или Parasolid) заказчику. Без исходников вы станете постоянным заложником одного ремонтного цеха. Дополнительно пропишите передачу комплекта запасных частей (ЗИП), куда должны входить резервные выталкиватели, уплотнительные кольца и нагреватели. Гарантийные обязательства должны быть кристально прозрачными: укажите срок гарантии в месяцах или циклах смыкания (в зависимости от того, что наступит ранее), а также приложите утвержденный регламент технического обслуживания.
Финальный чек-лист контроля технического задания
Краткий свод критических вопросов для самостоятельной проверки готового документа перед отправкой потенциальным подрядчикам.
Геометрия и сырье
Определены ли видовые поверхности и жесткие допуски? Прописана ли точная марка полимера для правильного расчета коэффициента усадки формообразующих?
Экономика и сталь
Указан ли требуемый тираж (ресурс в циклах) и соответствует ли ему выбранная инструментальная сталь с нужной термической твердостью (HRC)?
Приемка и чертежи
Зафиксированы ли дефекты, при которых форма считается бракованной? Указано ли жесткое требование передать 100% исходных 3D-моделей оснастки?
